2023年監理工程師進度控制經典習題第22題
推薦：2023年監理工程師進度控制經典習題50題

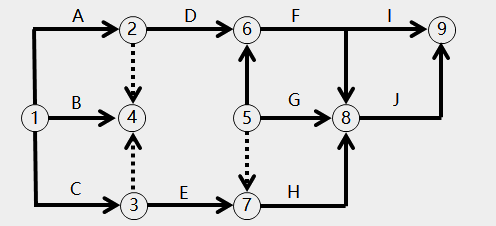

【例題·多選】(2021)某工程雙代號網絡計劃如下圖所示，圖中出現的錯誤有( )。
A.多個起點節點
B.多個終點節點
C.存在循環回路
D.箭線上引出箭線
E.存在無箭頭的工作
『正確答案』ABD
『答案解析』本題考查的是雙代號網絡圖的繪制。選項A，節點①、⑤都是起點節點;選項B，節點④、⑨都是終點節點;選項D，箭線⑥-⑨引出了指向節點⑧的箭頭。
