室內采暖系統輸送熱水的干管和立管的設計布置形式稱為供熱方式。主要有以下幾種：
①雙管式
②單管式
③水平式
④同程式與異程式

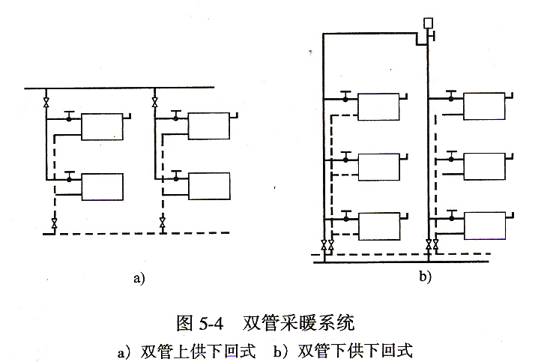

1.雙管式采暖系統
雙管式采暖系統各層散熱器都有單獨的供水管和回水管，熱水平行地分配給所有散熱器，從散熱器流出的回水直接回到鍋爐。每組散熱器可單獨調節。 如圖：
2.單管上供下回式采暖系統
該系統供水干管敷設在所有散熱器之上（多在頂層天棚下面），水流沿著立管自上而下流過散熱器，回水干管設于底層的暖氣溝或地下室中。

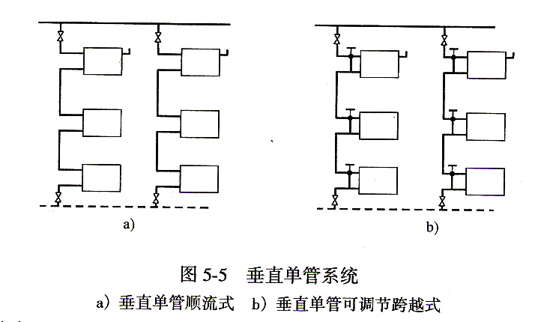

分為垂直單管順流式和垂直單管跨越式兩種。如圖：

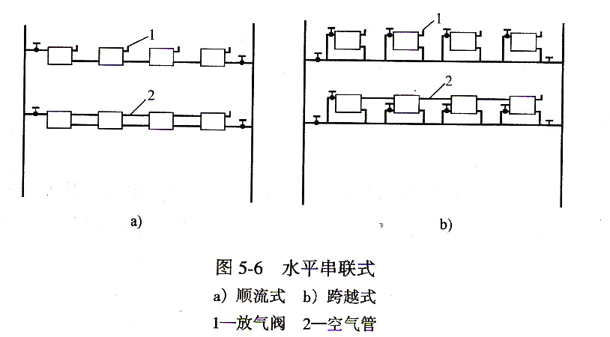

3.水平單管式采暖系統
水平支管采暖系統構造簡單，施工簡便，節省管材，穿樓板次數少。 如圖：

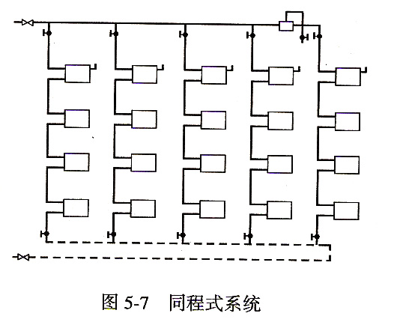

4.同程式與異程式
熱水在環路所走的路程大致相等的系統為同程式系統，否則為異程式系統。
同程式系統供熱效果好，但初投資較大。

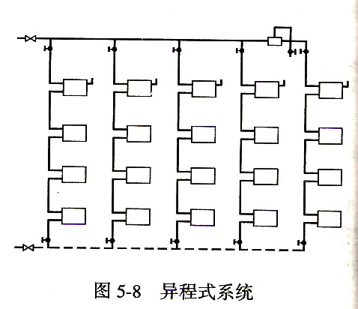

異程式系統造價低，投資少，但易出現近熱遠冷的水平失調現象。如圖：
