二級建造師復習資料：平面力系的平衡條件及其應用
(一)平面力系的平衡條件
1.二力的平衡條件：兩個力大小相等，方向相反，作用線相重合，這就是二力的平衡條件。
2.平面匯交力系的平衡條件：一個物體上的作用力系，作用線都在同一平面內，且匯交于一點，這種力系稱為平面匯交力系。平面匯交力系的平衡條件是：∑X=0和∑y=0
3.一般平面力系的平衡條件還要加上力矩的平衡，即作用在物體上的力對某點取矩時，順時針力矩之和等于反時針力矩之和，所以平面力系的平衡條件是∑X=0，∑Y=0，和∑M=0。
|
二力平衡條件 |
兩個力大小相等，方向相反，作用線重合 |
|
平面匯交力系的平衡條件 |
∑X=0，∑Y=0 |
|
一般平面力系的平衡條件 |
∑X=0，∑Y=0，∑M=0 |
(二)利用平衡條件求未知力

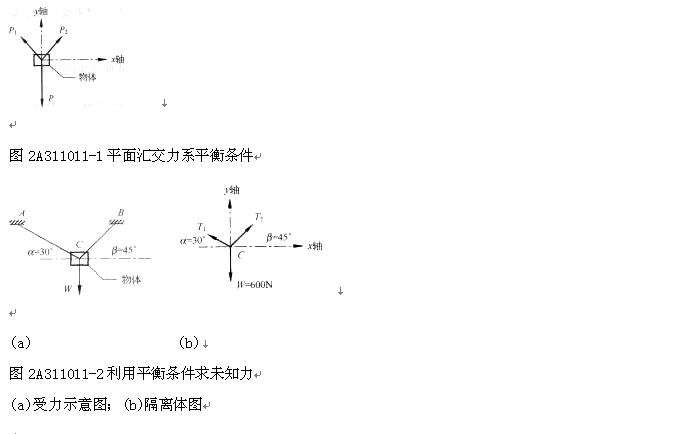

一個物體，重量為w，通過兩條繩索AC和BC吊著，計算AC、BC拉力的步驟為：
首先取隔離體，作出隔離體受力圖。然后再列平衡方程，∑X=0和∑Y=0，求未知力T1、
T2，見圖2A311011-2。
（三）靜定桁架的內力計算
二力桿：桿件只在桿件的兩端作用，有沿桿件軸線方向的軸力，軸力可以是拉力或壓力。
零桿：軸力為零的桿。
節(jié)點：桁架的節(jié)點都是鉸接的。
