移動精講0107 混凝土壩的構造及作用
知識點：混凝土壩的構造及作用
重力壩的結構特點
重力壩主要依靠自身重量產生的抗滑力維持其穩定性。壩軸線一般為直線，橫剖面基本上呈三角形。

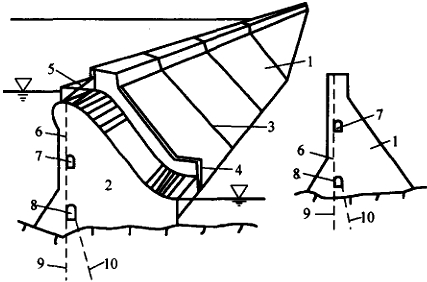

圖重力壩示意圖
1-非溢流重力壩；2-溢流重力壩；3-橫縫；4-導墻；5-閘門；6-壩內排水管；7-檢修、排水廊道；8-基礎灌漿廊道；9-防滲帷幕；10-壩基排水孔（注意圖中各數字所代表的含義）
重力壩的構造
壩頂構造：防浪墻頂高程
正常蓄水位+波浪中心線至正常蓄水位高差+波高+安全超高。
校核洪水位+波浪中心線至校核洪水位高差+波高+安全超高。
重力壩的分縫與止水
| 橫縫 | 重力壩 | 不需接縫灌漿 |
| 拱壩 | 需接縫灌漿 | |
| 縱縫 | 鉛直縫、斜縫和錯縫三種，沿縫面應布設灌漿系統 | |
| 水平施工縫 | 新老混凝土的水平結合面 | |
重力壩的荷載
自重（包括固定設備重）；靜水壓力；揚壓力；動水壓力；波浪壓力；泥沙壓力；冰壓力；土壓力；溫度作用；風作用；地震作用等。
