知識點：常見建筑結構體系和應用

　　【考頻指數】★★★

　　【考查年份】2011多選、2012單選、2015多選、2016單選

　　【考點精講】各項稅費的估算

　　知識點一混合結構體系

　　適合6層以下、不宜建造大空間的房屋、

　　橫墻承重、縱墻承重、橫墻是主要承重墻——滿足房屋剛度和整體性的要求。

　　橫向剛度大，整體性好，但平面靈活性差。

　　知識點二框架結構體系

　　框架結構是利用梁柱組成的縱、橫向框架，同時承受豎向荷載及水平荷載的結構。

　　在非抗震地區，框架結構一般不超過15層。

　　優點：平面布置靈活。

　　缺點：側向剛度較小。風荷載和地震力可簡化成節點上的水平集中力進行分析。

　　知識點三剪力墻結構體系

　　利用建筑物的縱、橫墻體承受豎向荷載及水平荷載的結構。

　　縱、橫墻體也可兼作為圍護墻或分隔房間墻。

　　優點是側向剛度大，在水平荷載作用下側移小。

　　缺點是剪力墻間距小，建筑平面布置不靈活，不適合于要求大空間的公共建筑。

　　剪力墻的厚度不小于160mm.剪力墻的墻段長度不宜大于8m，適用于小開間住宅、旅館等建筑。在180m高度范圍內都可以適用。

　　當剪力墻的厚度大于160mm時采用雙層雙向配筋，鋼筋直徑不應小于8mm。

　　知識點四框架-剪力墻結構體系

　　在框架結構中設置適當剪力墻的結構

　　具有框架結構平面布置靈活，有較大空間的優點，又具有側向剛度大的優點。

　　剪力墻主要承受水平荷載，豎向荷載主要由框架承擔。

　　可以用于不超過170m的建筑。

　　整個建筑的全部剪力墻至少承受80%的水平荷載。

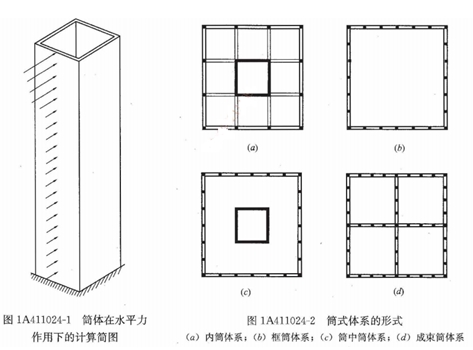

　　知識點五筒體結構

　　內筒一般由電梯間、樓梯間組成。

　　超高層建筑水平荷載起控制作用。筒體結構適合于高度不超過300m的建筑。

　　知識點六桁架結構

　　桿件只有軸向力。

　　屋架高跨比1/6～1/8較合理。

　　同樣高跨比的屋架，當上下弦成三角形時，弦桿內力最大；當上弦節點在拱形線上時，弦桿內力最小。

　　桿件受力最均勻的是拱形屋架。

　　知識點七網架結構

　　網架結構可分為平板網架和曲面網架兩種。平板網架采用較多，優點：空間受力體系，桿件承受軸向力，受力合理，節省材料；整體性好，剛度大，穩定，抗震性能好，可懸掛吊車；桿件類型較少，適于工業化生產。是高次超靜定的空間結構。

　　平板網架可分為交叉桁架體系和角錐體系兩類。

　　網架的高度與短跨之比為1：15左右。腹桿的角度45度為宜。

　　知識點八拱式結構

　　1）拱的受力特點與適用范圍：

　　拱是一種有推力的結構，它的主要內力是軸向壓力。

　　拱式結構的主要內力為軸向壓力，可利用抗壓性能良好的混凝土建造大跨度的拱式結構。

　　由于拱式結構受力合理，在建筑和橋梁中被廣泛應用。它適用于體育館、展覽館等建筑中。

　　2）拱的類型：

　　按照結構的組成和支承方式，拱可分為三鉸拱、兩鉸拱和無鉸拱。工程中，后兩種拱采用較多。拱是一種有推力的結構，拱腳必須能夠可靠地傳承水平推力。解決這個問題非常重要，通?？刹捎孟铝写胧?/p>

　?、偻屏τ衫瓧U承受；

　　②推力由兩側框架承受。

　　知識點九懸索結構

　　懸索結構包括索網、邊緣構件，下部支撐結構。索的拉力取決于跨中的垂度。垂度越小拉力越大。

　　索的垂度一般為跨度的1/30。

　　知識點十薄壁結構空間

　　主要承受曲面內的軸向壓力。彎矩很小。30m內宜采用筒殼，大于30m宜采用雙曲薄殼。
